14 مدل لوپ دیتکتور راهبند زمینی
در پروژه ورودی یک پارکینگ پرتردد, سیم لوپ داخل شیار آسفالت اجرا شد تا راهبند فقط پس از عبور کامل خودرو پایین بیاید. نخستین آزمایش نشان داد میلگردهای نزدیک سطح و کابل قدرت کنار مسیر, تشخیص خودرو را ناپایدار کرده اند. تیم اجرا پس از برسی کف, تغییر ابعاد حلقه و انتقال کابل رابط, عملکرد لوپ دیتکتور راهبند زمینی را با مسیر واقعی خودرو هماهنگ کرد. در پروژه دیگری, استفاده از ماژول تک کانال برای ورودی و خروجی مشترک کافی نبود و مدل دوکانال توانست حلقه حضور و حلقه عبور را جداگانه مدیریت کند. این تجربه ها نشان می دهند لوپ دیتکتور راهبند زمینی فقط یک سیم مدفون نیست؛ نوع کابل, تعداد دور, ابعاد حلقه, فرکانس کاری, حساسیت, شیارزنی, رزین آب بندی, تابلو فرمان و فاصله از فلزات سازه ای بر نتیجه اثر می گذارند. انتخاب نادرست ممکن است باعث بازماندن راهبند, فرمان های کاذب یا پایین آمدن بوم پیش از خروج خودرو شود. قیمت پروژه نیز به مدل دیتکتور, تعداد کانال, شرایط کف, متراژ کابل, عملیات برش, ترمیم سطح و تنظیم نهایی وابسته است. آهنگری تهران با بررسی مسیر, نوع خودرو و منطق عملکرد راهبند, مشخصات سفارش حرفه ای را متناسب با پروژه تعیین می کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| خروج خودکار پارکینگ | در این سناریو, لوپ دیتکتور راهبند زمینی حضور خودرو را پیش از بوم تشخیص می دهد و خروج را بدون ریموت یا دخالت نگهبان فعال می کند. | حلقه باید در نقطه ای اجرا شود که خودرو پیش از فرمان بازشدن, روی آن توقف طبیعی داشته باشد. |
| حفاظت زیر بوم | لوپ ایمنی پس از راهبند, حضور خودرو را تا عبور کامل دنبال می کند و مانع بسته شدن زودهنگام بوم می شود. | ابعاد حلقه با طول خودروهای عبوری و محل دقیق پایین آمدن بازو هماهنگ شود. |
| کف آسفالتی | در آسفالت, شیارزنی و قرارگیری کابل لوپ سریع تر انجام می شود, اما آب بندی ضعیف می تواند رطوبت را به عایق سیم برساند. | رزین یا ماده پرکننده باید با تغییرات دمایی و حرکت سطح آسفالت سازگار باشد. |
| کف بتنی مسلح | میلگرد نزدیک سطح می تواند میدان القایی لوپ دیتکتور را تغییر دهد و حساسیت تشخیص خودرو را کاهش دهد. | فاصله حلقه از شبکه فلزی و مسیر کابل قدرت پیش از برش بتن مشخص شود. |
| مسیر خودروهای سنگین | کامیون و خودروهای بزرگ جرم فلزی بیشتری دارند, اما شکل طولانی آن ها به حلقه حضور و زمان تأخیر مناسب در تابلو فرمان نیاز دارد. | منطق خروج خودروهای سنگین با تنظیم مورد استفاده برای خودروی سواری یکسان نباشد. |
| تشخیص موتورسیکلت | موتورسیکلت سطح فلزی کمتری روی حلقه ایجاد می کند و به ابعاد کوچک تر, تعداد دور مناسب و حساسیت دقیق تر نیاز دارد. | پیش از تحویل, مدل های مختلف موتورسیکلت روی محل واقعی لوپ آزمایش شوند. |
| ورودی دوخطه | ماژول دوکانال می تواند دو حلقه مستقل را مدیریت کند و فرمان مسیرهای ورود و خروج را از یکدیگر جدا نگه دارد. | فرکانس کانال ها باید طوری تنظیم شود که حلقه های نزدیک بر عملکرد یکدیگر اثر نگذارند. |
| اتصال به راهبند هوشمند | خروجی رله دیتکتور می تواند با برد راهبند, کارت خوان یا پلاک خوان ترکیب شود و حضور خودرو را پیش از صدور فرمان تأیید کند. | نوع خروجی, زمان نگهداری رله و منطق ایمنی با ورودی های تابلو فرمان تطبیق داده شود. |
| نگهداری پروژه | کابل رابط, ترمینال ها, ماژول دیتکتور و مقاومت عایقی حلقه باید هنگام خطای تشخیص یا فرمان کاذب بررسی شوند. | مسیر حلقه و محل اتصال کابل در نقشه تحویل ثبت شود تا تعمیر بدون تخریب گسترده انجام گیرد. |
روایت کاربرد لوپ دیتکتور در پروژه های راهبند
در هر پروژه, نقش حلقه زمینی با شیوه حرکت خودرو تعیین می شود. در خروج پارکینگ مسکونی, راننده باید بدون استفاده از ریموت به راهبند نزدیک شود و سامانه حضور او را تشخیص دهد. در ورودی سازمانی, لوپ بیشتر برای تأیید حضور خودرویی کاربرد دارد که کارت خوان یا پلاک خوان مجوز آن را صادر کرده است. در محوطه صنعتی, حلقه باید خودروهای سنگین و توقف های طولانی را بدون قطع ناگهانی فرمان دنبال کند. گاهی یک لوپ برای بازکردن راهبند کافی است, اما پروژه پرتردد به حلقه ورود, حلقه ایمنی و ماژول دوکانال نیاز دارد. مزیت واقعی زمانی ایجاد می شود که ابعاد حلقه, محل توقف و منطق برد با رفتار روزانه خودروها هماهنگ باشند؛ در غیر این صورت حتی دیتکتور حساس نیز فرمان درست را در زمان مناسب صادر نمی کند.

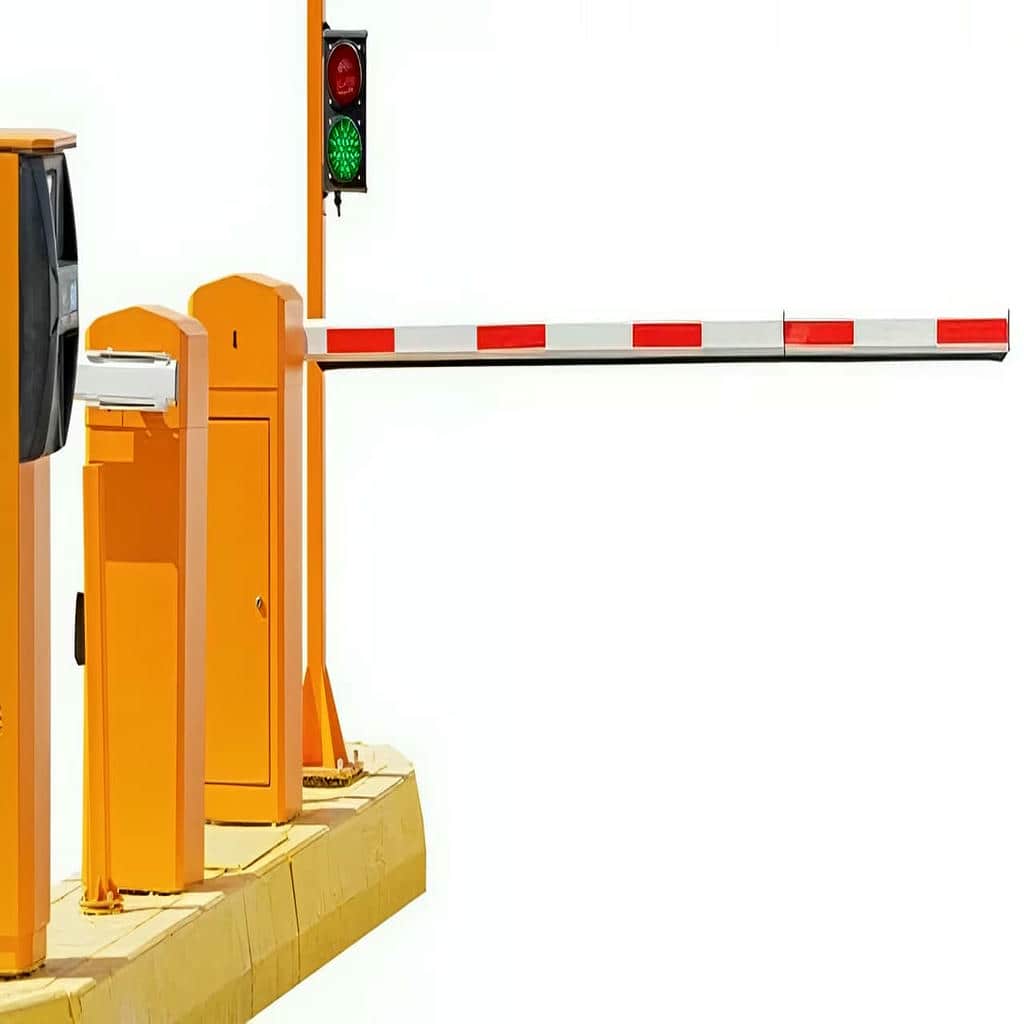

پروژه خروج خودکار بدون استفاده از ریموت
در یک پارکینگ مسکونی, ساکنان هنگام خروج انتظار دارند راهبند بدون پایین آوردن شیشه یا فشردن ریموت باز شود. برای این سناریو, حلقه فرمان در فاصله ای پیش از بوم اجرا می شود که خودرو بتواند کامل روی آن قرار گیرد و راهبند فرصت بازشدن داشته باشد. اگر لوپ بیش از حد نزدیک باشد, راننده ناچار به توقف ناگهانی می شود و اگر بیش از حد دور باشد, خودروهای عبوری یا پارک شده ممکن است فرمان ناخواسته ایجاد کنند. تابلو فرمان نیز باید تشخیص را به بازشدن کنترل شده تبدیل کند و پس از عبور, بوم را در زمان مناسب پایین بیاورد.
در مسیر مشترک عابر و خودرو, بازشدن خودکار باید فقط به جرم فلزی معتبر پاسخ دهد و حرکت افراد یا اجسام سبک فرمان ایجاد نکند. تنظیم حساسیت به تنهایی کافی نیست؛ ابعاد حلقه و تعداد دور کابل نیز بر محدوده تشخیص اثر دارند. اگر موتورسیکلت باید از همان مسیر خارج شود, آزمایش جداگانه لازم است. در برخی پروژه ها یک لوپ دوم زیر بوم نصب می شود تا راهبند تا خروج کامل وسیله نقلیه باز بماند. این ترکیب, فرمان خروج و حفاظت ایمنی را از هم جدا می کند و بهره برداری روزانه را قابل اعتمادتر نگه می دارد.

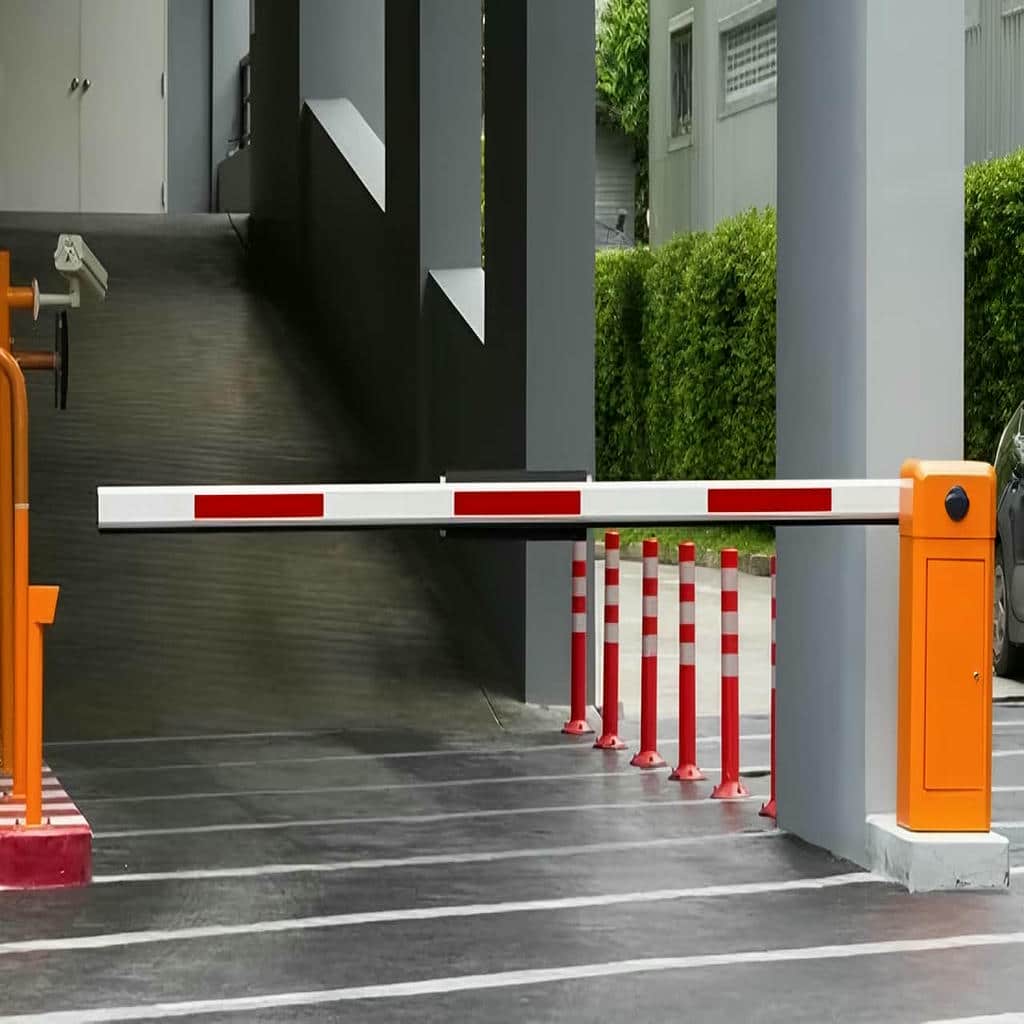

پروژه سازمانی متصل به کارت خوان و پلاک خوان
در ورودی یک سازمان, کارت خوان یا پلاک خوان هویت خودرو را بررسی می کند, اما این تجهیزات همیشه نمی توانند حضور فیزیکی آن را در نقطه عبور تأیید کنند. لوپ دیتکتور در این پروژه نقش مکمل دارد و اجازه می دهد فرمان راهبند فقط پس از رسیدن خودرو به محدوده مشخص اجرا شود. این منطق از بازشدن بوم برای پلاکی که از فاصله دور خوانده شده یا کارتی که بدون خودرو استفاده شده جلوگیری می کند. محل حلقه باید با زاویه دوربین, فاصله کارت خوان و نقطه توقف راننده هماهنگ شود تا فرایند شناسایی و حرکت خودرو پیوسته باقی بماند.
در ساعات شلوغ, چند خودرو ممکن است با فاصله کم وارد مسیر شوند. اگر سامانه فقط یک فرمان کوتاه دریافت کند, احتمال دارد راهبند میان خودروها پایین بیاید یا عبور دوم بدون مجوز ثبت شود. استفاده از حلقه حضور و حلقه خروج, ترتیب حرکت را برای نرم افزار و برد روشن تر می کند. هر خودرو پس از قرارگیری روی حلقه نخست شناسایی می شود و پس از آزادکردن حلقه دوم, چرخه ورود پایان می یابد. این طراحی برای گزارش دقیق, جلوگیری از عبور چسبیده و هماهنگی میان تجهیزات امنیتی پروژه اهمیت دارد.
پروژه صنعتی با کامیون و خودروهای سنگین
در محوطه صنعتی, کامیون ممکن است برای کنترل بار یا ارائه مدارک چند لحظه روی حلقه توقف کند. دیتکتور باید حضور طولانی خودرو را بدون آزادکردن رله حفظ نماید و پس از خروج کامل, وضعیت را به تابلو فرمان اعلام کند. حلقه بسیار کوچک ممکن است فقط بخشی از محور خودرو را ببیند و هنگام جابه جایی آهسته, تشخیص را ناپایدار سازد. ابعاد و محل اجرا باید با عرض چرخ ها, طول کابین و نقطه توقف واقعی هماهنگ شوند. کف مسیر نیز معمولاً فشار و لرزش بیشتری دارد و به کابل مقاوم و ترمیم محکم شیار نیاز دارد.
اگر مسیر کامیون و خودروی سواری مشترک باشد, تنظیم حساسیت باید هر دو گروه را پوشش دهد بدون اینکه فلزات ثابت اطراف باعث فرمان کاذب شوند. در بعضی پروژه ها حلقه های جدا برای باسکول, راهبند و دروازه نصب می شوند. فاصله و فرکانس کاری این حلقه ها باید کنترل شود تا میدان های نزدیک با یکدیگر تداخل نکنند. ماژول چندکانال یا دیتکتورهای مستقل می توانند وظایف را تفکیک کنند. تصمیم اجرایی باید از فرایند واقعی ورود بار و توقف راننده گرفته شود, نه از یک الگوی ثابت برای همه محوطه ها.
- نقش هر حلقه را میان فرمان بازشدن, حضور خودرو و حفاظت ایمنی جدا کنید.
- محل توقف طبیعی راننده را پیش از تعیین نقطه شیارزنی مشاهده کنید.
- خودروهای سواری, موتورسیکلت و کامیون را در آزمون پروژه لحاظ کنید.
- در مسیر پرتردد, حلقه ورود و خروج را با منطق برد هماهنگ سازید.
- فاصله حلقه های نزدیک را برای جلوگیری از تداخل فرکانسی بررسی کنید.
آماده سازی سیم لوپ و ماژول دیتکتور پروژه
پس از تعیین نقش حلقه, انتخاب قطعات باید با کف و تابلو فرمان هماهنگ شود. کابل لوپ درون شیار قرار می گیرد و بارها تغییر دما, رطوبت و فشار سطح را تحمل می کند؛ بنابراین کیفیت عایق و یکپارچگی سیم اهمیت زیادی دارد. کابل رابط نیز باید از محل حلقه تا تابلو بدون اتصال ضعیف یا مجاورت نامناسب با خطوط قدرت اجرا شود. ماژول تک کانال برای یک حلقه ساده کاربرد دارد و مدل دوکانال می تواند حضور و عبور یا دو مسیر مستقل را مدیریت کند. حساسیت, فرکانس, زمان حضور و نوع خروجی رله باید متناسب با خودرو و منطق راهبند تنظیم شوند. اگر سیم, دیتکتور و برد جدا از یکدیگر انتخاب شوند, ممکن است حلقه خودرو را تشخیص دهد اما فرمان نهایی با تأخیر یا رفتار نامناسب صادر شود.
انتخاب کابل و تعداد دور حلقه زمینی
در پروژه ای با حلقه بزرگ, تعداد دور کمتر ممکن است اندوکتانس مناسبی ایجاد کند, در حالی که حلقه کوچک برای رسیدن به محدوده کاری دیتکتور به دور بیشتری نیاز دارد. مقدار دقیق باید با مشخصات ماژول و ابعاد شیار هماهنگ شود. کابل باید یکپارچه باشد و اتصال داخل شیار نداشته باشد؛ زیرا هر اتصال مدفون می تواند در برابر رطوبت و حرکت کف آسیب پذیر شود. دو سر حلقه پس از خروج از شیار به صورت تابیده تا تابلو ادامه پیدا می کنند تا بخش رابط نسبت به میدان های مزاحم حساسیت کمتری داشته باشد.
عایق کابل باید با دمای سطح, مواد پرکننده و فشار خودرو سازگار باشد. سیم معمولی ساختمانی ممکن است در پیچ های شیار یا زیر رزین دچار آسیب شود و پس از مدتی مقاومت عایقی آن کاهش یابد. در مسیر صنعتی, حفاظت مکانیکی و عمق مناسب اهمیت بیشتری دارد. تیم اجرا باید طول کابل, تعداد دور و مقدار باقی مانده تا تابلو را پیش از برش محاسبه کند تا اتصال اضافی ایجاد نشود. ثبت این مشخصات در نقشه پروژه, امکان جایگزینی یا تنظیم دیتکتور در آینده را ساده تر می سازد.
پروژه تک کانال و ماژول دوکانال
در خروجی ساده یک پارکینگ, ماژول تک کانال می تواند حلقه فرمان را مدیریت کند و خروجی رله را به برد راهبند بدهد. سیم کشی و تنظیم این مدل روشن تر است و برای پروژه ای که فقط یک نقطه تشخیص دارد, قطعات اضافه ایجاد نمی کند. اگر حفاظت زیر بوم با فتوسل انجام شود و مسیر کم تردد باشد, همین ساختار ممکن است کافی باشد. با این حال, در صورت نیاز به حلقه دوم باید ماژول دیگری اضافه شود یا تابلو برای توسعه آینده فضای مناسب داشته باشد.
مدل دوکانال در پروژه ای که حلقه فرمان و حلقه ایمنی هم زمان استفاده می شوند, هماهنگی بیشتری ایجاد می کند. هر کانال می تواند حساسیت, فرکانس و خروجی جدا داشته باشد و برد بر اساس ترتیب فعال شدن آن ها تصمیم بگیرد. در ورودی دوخطه نیز دو حلقه مستقل با یک ماژول مدیریت می شوند, مشروط بر اینکه ظرفیت و منطق خروجی مناسب باشد. انتخاب دوکانال فقط برای افزایش امکانات نیست؛ باید مشخص شود هر ورودی چه وظیفه ای دارد و خرابی یک کانال چه اثری بر ادامه کار پروژه خواهد داشت.
تنظیم حساسیت و فیلترکردن فرمان کاذب
حساسیت بالا برای تشخیص موتورسیکلت یا خودروی کوچک مفید است, اما در کف دارای میلگرد, دروازه فلزی یا کابل قدرت می تواند ناپایداری ایجاد کند. تنظیم پایین نیز ممکن است خودروی سبک را نبیند یا فقط هنگام توقف کامل فعال شود. پس از نصب, حساسیت باید با وسایل نقلیه واقعی پروژه تنظیم گردد. حرکت بوم فلزی, باز و بسته شدن دروازه مجاور و روشن شدن تجهیزات پرمصرف نیز در زمان آزمون بررسی می شوند تا تغییرات محیطی با حضور خودرو اشتباه گرفته نشوند.
برخی دیتکتورها امکان انتخاب فرکانس, تأخیر, حضور دائمی یا پالس کوتاه را دارند. در حلقه ایمنی, خروجی حضور تا زمان خروج خودرو مناسب است, اما در فرمان بازشدن ممکن است یک پالس کنترل شده کافی باشد. تنظیم نادرست حالت خروجی می تواند راهبند را باز نگه دارد یا چند فرمان متوالی صادر کند. فرکانس نیز برای حلقه های نزدیک جدا می شود تا تداخل کمتر شود. مقادیر نهایی باید روی تابلو ثبت شوند تا در تعمیر یا تعویض ماژول, رفتار پروژه بدون آزمون طولانی بازسازی گردد.
- کابل حلقه را یکپارچه و بدون اتصال مدفون اجرا کنید.
- تعداد دور را بر اساس ابعاد لوپ و محدوده کاری دیتکتور تعیین کنید.
- ماژول تک کانال یا دوکانال را بر پایه وظایف واقعی پروژه انتخاب کنید.
- حساسیت را با همه خودروهای مورد استفاده در محل آزمایش کنید.
- فرکانس, حالت رله و زمان حضور را در مستندات تابلو ثبت کنید.
روایت شیارزنی, نصب و آزمون لوپ زمینی
مرحله نصب از علامت گذاری مسیر واقعی خودرو آغاز می شود. حلقه ای که خارج از خط عبور چرخ ها یا بیش از حد نزدیک به فلزات ثابت اجرا شود, حتی با بهترین دیتکتور نتیجه پایداری نمی دهد. در آسفالت, شیار با عمق و عرض یکنواخت برش می خورد و گوشه ها به گونه ای اصلاح می شوند که کابل روی زاویه تیز خم نشود. در بتن مسلح, محل میلگرد و درزهای انبساط پیش از اجرا بررسی می شوند. پس از قرارگیری سیم, شیار با ماده سازگار آب بندی و مسیر کابل تا تابلو محافظت می شود. آزمون پروژه باید پیش و پس از پرکردن شیار انجام گیرد تا خطای کابل یا ابعاد حلقه پیش از بسته شدن کامل کف مشخص شود. تحویل موفق زمانی است که خودروهای مختلف, توقف طولانی و عبور متوالی بدون فرمان کاذب آزمایش شوند.
اندازه گیری حلقه بر اساس مسیر چرخ خودرو
در بازدید محل, تیم اجرا خط حرکت خودرو را مشاهده می کند و محدوده ای را انتخاب می نماید که بخش فلزی وسیله نقلیه به طور کامل روی حلقه قرار گیرد. حلقه بسیار عریض ممکن است به اجسام فلزی کنار مسیر نزدیک شود و حلقه بسیار کوچک فقط بخشی از خودرو را تشخیص دهد. فاصله از بوم نیز باید با هدف لوپ هماهنگ باشد؛ حلقه فرمان پیش از راهبند قرار می گیرد و حلقه ایمنی ناحیه زیر یا پس از بوم را پوشش می دهد. خط کشی مسیر می تواند رانندگان را در محدوده مناسب هدایت کند.
در رمپ, خودرو ممکن است با زاویه یا فاصله متفاوت از سطح حرکت کند و واکنش لوپ تغییر کند. محل توقف نیز باید طوری باشد که راننده مجبور به عقب رفتن یا قرارگرفتن روی شیب نامطمئن نباشد. برای موتورسیکلت می توان مسیر مشخص تری تعریف کرد تا بخش فلزی آن از مرکز حساس حلقه عبور کند. نقشه ابعاد, فاصله از کابین و مسیر کابل پس از علامت گذاری ثبت می شود. این اقدام از تغییر محل در زمان شیارزنی و اختلاف میان نقشه برق و اجرای عمرانی جلوگیری می کند.

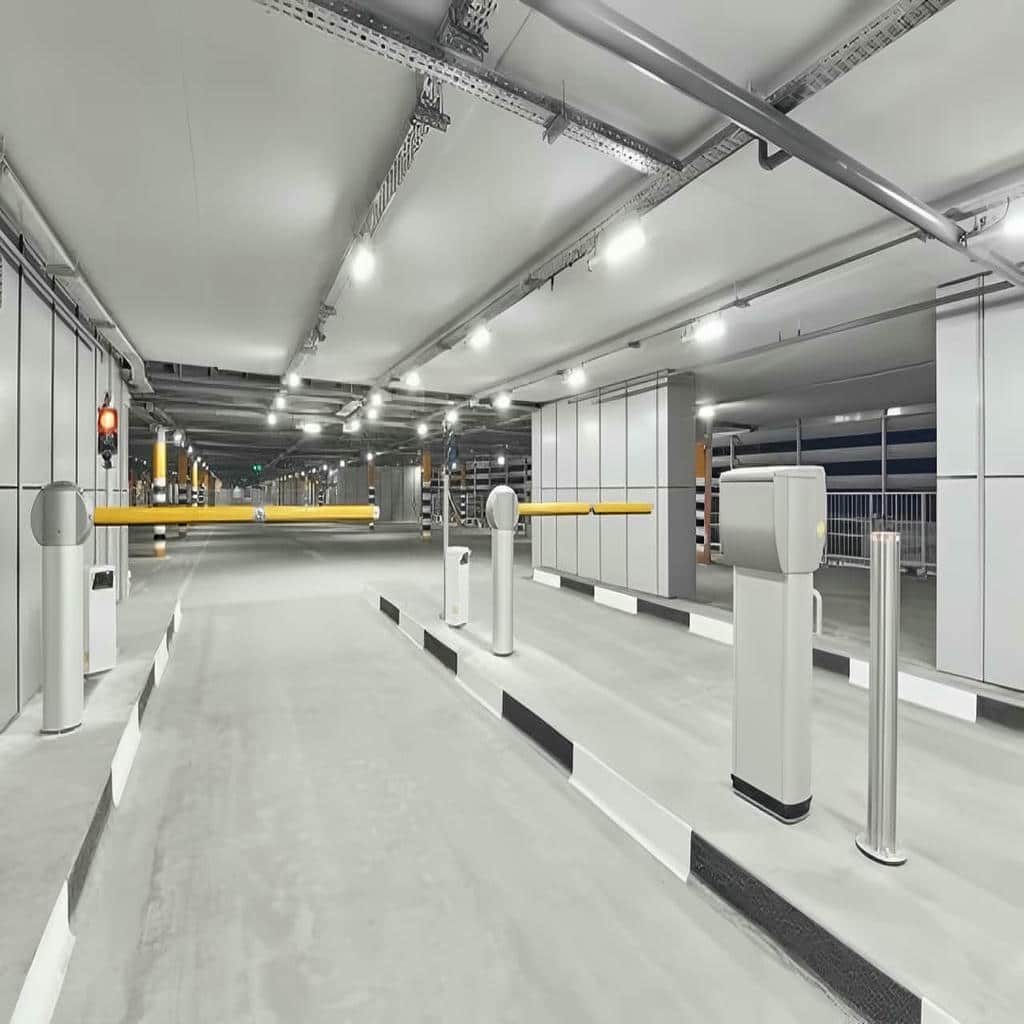

برش کف و آب بندی مسیر کابل
شیار باید عمق کافی برای حفاظت کابل داشته باشد, اما برش بیش از حد می تواند سطح کف یا سازه را تضعیف کند. گوشه های تیز با برش مورب یا فرم نرم اجرا می شوند تا عایق سیم هنگام قرارگیری آسیب نبیند. کف شیار از گردوغبار و رطوبت پاک می شود و کابل بدون کشش قرار می گیرد. در محل خروج حلقه, دو سر سیم تابیده می شوند و داخل مسیر محافظ به تابلو می رسند. عبور از درز انبساط یا ناحیه ترک خورده باید تا حد امکان حذف شود.
ماده پرکننده باید به آسفالت یا بتن بچسبد و در برابر تغییر دما, آب و فشار خودرو مقاوم باشد. پرکردن ناقص اجازه می دهد کابل درون شیار حرکت کند و به مرور عایق آن ساییده شود. در پروژه روباز, شیب سطح و تجمع آب نیز بررسی می شوند. پیش از آب بندی نهایی, مقاومت عایقی و پیوستگی حلقه اندازه گیری می شود. پس از خشک شدن ماده, سطح نباید برآمدگی یا فرورفتگی ایجاد کند که حرکت چرخ یا نظافت مسیر را مختل سازد.
تست نهایی و عیب یابی فرمان راهبند
پیش از اتصال به راهبند, ماژول دیتکتور با حلقه کالیبره می شود و چراغ وضعیت آن هنگام ورود خودرو بررسی خواهد شد. سپس خروجی رله به برد متصل می شود تا فرمان بازشدن, حضور یا ایمنی مطابق نقشه عمل کند. خودروی سواری, موتورسیکلت و وسیله سنگین در سرعت و موقعیت های مختلف آزمایش می شوند. توقف طولانی روی حلقه نیز نشان می دهد حالت حضور پایدار است یا دیتکتور پس از مدتی خودرو را فراموش می کند. حرکت چند خودرو پشت سر هم برای پروژه پرتردد اهمیت ویژه دارد.
اگر فرمان کاذب مشاهده شود, ابتدا اتصالات, مقاومت عایقی, فاصله از کابل قدرت و اجسام فلزی بررسی می شوند. تغییر حساسیت بدون یافتن علت ممکن است مشکل را پنهان کند و تشخیص خودروهای سبک را از بین ببرد. در خطای متناوب, رطوبت شیار, اتصال کابل رابط یا لرزش ترمینال ها محتمل هستند. تست با حلقه سالم آزمایشی می تواند خرابی ماژول را از ایراد سیم مدفون جدا کند. نتایج و تنظیمات نهایی هنگام تحویل ثبت می شوند تا تعمیر آینده با تخریب غیرضروری کف آغاز نشود.
- ابعاد حلقه را روی مسیر واقعی چرخ ها علامت گذاری کنید.
- گوشه های شیار را بدون زاویه تیز و فشار بر عایق اجرا کنید.
- پیوستگی و مقاومت عایقی کابل را پیش از آب بندی اندازه بگیرید.
- خروجی رله را با منطق واقعی برد راهبند آزمایش کنید.
- نقشه حلقه, مسیر رابط و تنظیمات دیتکتور را هنگام تحویل ثبت کنید.
قیمت, سفارش و خدمات پروژه آهنگری تهران
در مرحله سفارش, هزینه لوپ دیتکتور راهبند زمینی فقط به ماژول داخل تابلو مربوط نمی شود. تعداد حلقه ها, مدل تک کانال یا دوکانال, جنس کابل, ابعاد شیار, نوع کف و فاصله تا تابلو بر دامنه پروژه اثر می گذارند. در کف آماده, برش و ترمیم باید بدون آسیب به تأسیسات انجام شود و در پروژه در حال ساخت می توان مسیر را پیش از تکمیل سطح آماده کرد. اتصال به راهبند, کارت خوان یا پلاک خوان نیز نیازمند تنظیم خروجی و آزمون سناریوهای واقعی است. آهنگری تهران اطلاعات محل, نوع خودرو و وظیفه هر حلقه را پیش از ارائه پیشنهاد جمع آوری می کند تا خرید آنلاین فقط به انتخاب یک ماژول محدود نشود. سفارش کامل باید کابل, عملیات نصب, آب بندی, تنظیم و خدمات پس از اجرا را با شرح روشن پوشش دهد.
برآورد سفارش بر اساس شرایط کف پروژه
در پروژه ای که آسفالت یا بتن نهایی شده است, عملیات شیارزنی, حفاظت از محیط و ترمیم سطح بخش مهمی از سفارش را تشکیل می دهند. وجود میلگرد, کابل برق یا لوله های مدفون می تواند محل حلقه را تغییر دهد و به بررسی بیشتر نیاز داشته باشد. در پروژه در حال ساخت, مسیر کابل و محل تابلو پیش از تکمیل کف تعیین می شوند و اجرای حلقه با هماهنگی بیشتری انجام می گیرد. ابعاد حلقه و متراژ سیم نیز بر اساس نوع خودرو و فاصله تا دیتکتور مشخص خواهند شد.
ماژول تک کانال برای یک حلقه ساده, ساختار محدودتری دارد و مدل دوکانال برای حضور و عبور یا دو مسیر استفاده می شود. ویژگی هایی مانند تنظیم فرکانس, حساسیت چندمرحله ای, خروجی حضور و تشخیص خطای حلقه نیز سطح تجهیزات را تغییر می دهند. برای مقایسه سفارش ها باید مشخص شود کابل, شیارزنی, ماده آب بندی, تابلو و راه اندازی در پیشنهاد وجود دارند یا خیر. قیمت یک دیتکتور بدون عملیات اجرایی, برآورد کامل سامانه آماده بهره برداری را نشان نمی دهد.
مراحل خرید آنلاین و آماده سازی مشخصات نصب
برای خرید آنلاین, کارفرما می تواند تصویر مسیر, نوع کف, عرض عبور و فاصله تا تابلو را ارائه کند. همچنین باید مشخص شود لوپ برای بازکردن راهبند, حفاظت زیر بوم, شمارش خودرو یا تأیید پلاک خوان استفاده خواهد شد. نوع خودروها و وجود موتورسیکلت نیز بر ابعاد و حساسیت اثر دارند. پس از بررسی اولیه, مدل دیتکتور, تعداد کانال و تجهیزات موردنیاز پیشنهاد می شوند. اگر وضعیت میلگرد یا تأسیسات کف نامشخص باشد, بازدید فنی پیش از اجرای شیار ضروری خواهد بود.
پس از تأیید مشخصات, کابل و ماژول آماده می شوند و نقشه اولیه حلقه در اختیار تیم اجرا قرار می گیرد. در روز نصب, ابعاد با حرکت واقعی خودرو تطبیق داده می شوند و پس از برش, سیم گذاری و آب بندی, دیتکتور به تابلو متصل خواهد شد. آهنگری تهران می تواند تأمین قطعه و اجرای پروژه را هماهنگ کند تا مسئولیت انتخاب کابل, تنظیم ماژول و فرمان راهبند میان چند مجری پراکنده نشود. تحویل نهایی پس از آزمون خودروهای موردنظر و ثبت تنظیمات انجام می شود.

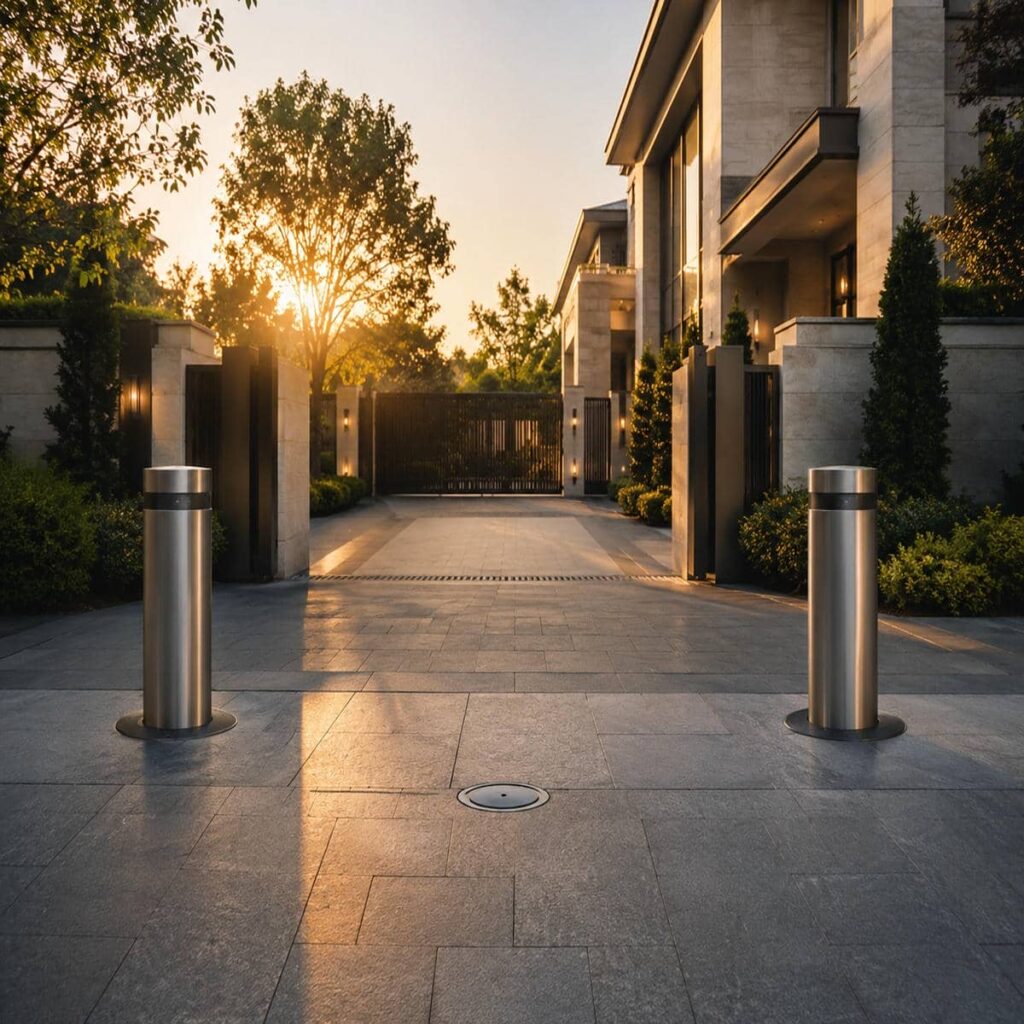

نگهداری و تعمیر خطاهای لوپ دیتکتور
در بهره برداری, نشانه هایی مانند بازماندن راهبند, تشخیص دیرهنگام یا فرمان بدون حضور خودرو باید ثبت شوند. تعمیر از بررسی چراغ خطای ماژول, ترمینال ها و تنظیمات آغاز می شود. سپس پیوستگی حلقه, مقاومت عایقی و وضعیت کابل رابط کنترل خواهد شد. رطوبت در شیار, ترک سطح یا اتصال ضعیف می تواند عملکرد را ناپایدار کند. در پروژه دارای چند حلقه, جابه جایی کانال یا استفاده از لوپ آزمایشی کمک می کند ایراد سیم مدفون از خرابی ماژول جدا شود.
تعویض دیتکتور بدون بررسی حلقه ممکن است خطا را برطرف نکند و تغییر حساسیت نیز راه حل دائمی برای کابل آسیب دیده نیست. اگر خرابی داخل شیار محدود باشد, محل آن با آزمون و نقشه اجرا مشخص می شود تا تخریب به بخش ضروری محدود بماند. نگهداری تابلو شامل سفت کردن ترمینال, کنترل منبع تغذیه و ثبت تنظیمات است. پشتیبانی حرفه ای باید هم بخش الکترونیکی و هم وضعیت کف را بررسی کند, زیرا عملکرد لوپ از ارتباط میان سیم مدفون, ماژول و راهبند شکل می گیرد.
- دامنه خرید را میان ماژول, کابل, نصب و تنظیم به صورت شفاف مشخص کنید.
- تصویر کف و اطلاعات تأسیسات مدفون را پیش از سفارش ارائه دهید.
- وظیفه هر حلقه و نوع خودروهای پروژه را در فرم خرید ثبت کنید.
- تنظیمات نهایی و نقشه اجرا را برای خدمات بعدی نگهداری کنید.
- در تعمیر, حلقه مدفون و ماژول الکترونیکی را هم زمان بررسی کنید.
اگر پروژه فقط یک حلقه برای فرمان خروج یا حضور خودرو دارد, مدل تک کانال می تواند نیاز را با سیم کشی ساده تر پوشش دهد. در پروژه دارای حلقه فرمان و حلقه ایمنی, مدل دوکانال مدیریت منظم تری ایجاد می کند و هر کانال تنظیم مستقل دارد. انتخاب باید بر اساس تعداد حلقه ها, منطق برد و امکان توسعه آینده انجام شود. استفاده از دوکانال بدون وظیفه مشخص, مزیت اجرایی ضروری ایجاد نمی کند.
هر دو سطح قابل اجرا هستند, اما شرایط آن ها تفاوت دارد. آسفالت برش و ترمیم ساده تری دارد, در حالی که تغییر دما و حرکت سطح به ماده آب بندی انعطاف پذیر نیاز دارد. در بتن, پایداری سطح بیشتر است اما میلگرد و درز انبساط می توانند بر میدان حلقه اثر بگذارند. محل دقیق لوپ باید پس از بررسی سازه, تأسیسات و مسیر خودرو تعیین شود.
تشخیص موتورسیکلت امکان پذیر است, اما ابعاد حلقه, تعداد دور و حساسیت باید برای جرم فلزی کمتر تنظیم شوند. مسیر عبور موتورسیکلت نیز باید مشخص باشد تا بخش فلزی آن از محدوده مؤثر حلقه عبور کند. تنظیم بسیار حساس ممکن است در کف دارای میلگرد یا فلزات مجاور فرمان کاذب ایجاد کند. به همین دلیل, آزمایش چند موتورسیکلت واقعی پیش از تحویل پروژه ضروری است.
نوع کف, عرض مسیر, خودروهای عبوری, تعداد حلقه ها و فاصله محل نصب تا تابلو باید مشخص شوند. همچنین لازم است وظیفه لوپ میان بازکردن راهبند, ایمنی بوم, شمارش یا تأیید پلاک خوان تعیین شود. تصویر مسیر و اطلاعات میلگرد یا کابل مدفون به انتخاب ابعاد و روش اجرا کمک می کنند. بدون این داده ها, خرید ماژول مناسب به تنهایی عملکرد پروژه را تضمین نمی کند.
مدل تک کانال یا دوکانال, جنس و متراژ کابل, ابعاد حلقه, نوع کف و فاصله تا تابلو بر قیمت اثر دارند. شیارزنی, آب بندی, ترمیم سطح, اتصال به برد راهبند و آزمون نهایی نیز دامنه سفارش را تغییر می دهند. برای مقایسه درست باید مشخص شود پیشنهاد فقط شامل دیتکتور است یا کابل, نصب, تنظیم و خدمات پروژه را نیز پوشش می دهد.
لوپ حضور جرم فلزی خودرو را از کف تشخیص می دهد, اما عابر, دوچرخه یا مانع غیرفلزی را نمی بیند. فتوسل مانع را در خط نوری شناسایی می کند و نقش متفاوتی دارد. در بسیاری از پروژه ها, لوپ برای حضور خودرو و فتوسل برای حفاظت تکمیلی استفاده می شوند. حذف هرکدام باید فقط پس از بررسی مسیر, نوع کاربران و منطق ایمنی راهبند انجام شود.
جمع بندی
انتخاب میان 14 مدل لوپ دیتکتور راهبند زمینی باید از روایت واقعی مسیر خودرو, نوع کف و وظیفه حلقه آغاز شود. پروژه خروج خودکار به لوپ فرمان نیاز دارد, در حالی که حفاظت زیر بوم با حلقه حضور و فتوسل مطمئن تر می شود. ابعاد شیار, تعداد دور کابل, فاصله از میلگرد, حساسیت, فرکانس و نوع خروجی رله باید با ماژول و تابلو فرمان هماهنگ باشند. مدل تک کانال برای یک حلقه ساده کافی است و دیتکتور دوکانال در پروژه دارای حضور و عبور, مدیریت منظم تری ایجاد می کند. آهنگری تهران با بررسی آسفالت یا بتن, نوع خودرو و محل راهبند, پشنهاد متناسب تری برای خرید, نصب, اجرا و تعمیر ارائه می دهد. برای ثبت سفارش یا استعلام قیمت روز, تصویر مسیر, عرض عبور, فاصله تابلو و هدف استفاده از لوپ را آماده کنید تا کابل, ماژول و عملیات شیارزنی بر اساس شرایط واقعی پروژه انتخاب شوند و سامانه پس از تحویل نیز در برابر توقف طولانی, عبور متوالی و خطاهای محیطی عملکرد قابل مدیریتی داشته باشد.
